路燈控制方案

    。
    浙江北豐電氣研制開發的基于GPRS/CDMA/WLAN無線分組網智能照明監控管理系統，實現了眾多智能照明控制器與智能照明監控管理中心的無線組網，通過與設備現場每一臺智能照明控制器的在線網絡通信聯系，從而對全市范圍內的路燈，景觀燈，園林照明等諸多遠程照明場合進行遙控開關燈、遙信設備狀態、遙測電流、電壓、有功功率等電力規約參數，根據對所測數據的分析對城市各類照明設施的運行故障進行在線分析與巡檢，計算各個照明用電回路的亮燈率。　

    智能遠程照明集中控制系統，是由先進的GPRS/CDMA無線通訊網絡、計算機信息管理及智能路燈控制設備等組成的分布式無線“三遙”（遙測、遙控、遙信）系統。該系統可以對全市范圍內的照明設備進行遙控開關、遙訊設備狀態、遙測電流、電壓、電能、頻率、功率，還可以根據對所測數據的分析來判斷照明配電設備運行有無故障，對線路缺相、回路接地、白天亮燈、夜晚熄燈等多種異常情況進行監測。

系統主要功能
    采用時間控法控制方式進行照明控制，實現預約控制和分時控制。可設置多套時間方案以實現對每一個回路靈活的控制；可預設多種時間控制模式，包括普通模式、按經緯度日出日落開關燈模式、節假日模式、周循環模式、二次開燈模式；
    系統實自動巡測、手動巡測和選測（可對每路繼電器狀態、三相電壓、回路電流、電能、有功功率、功率因數量采集）；
具有設備分組功能，可按路段或按區域?qū)υO(shè)備進行分組，從而實現分組控制。    支持智能手機通過無線互聯網接入系統進行開關燈操作和設備狀態查詢；
    支持多種組網及通訊方案選擇，可支持GPRS無線通信方式、以太網通信方式、光纖通信方式、WIFI通訊方式；
系統特點
    系統采用分布式設計，控制設備之間關系對等，相互獨立。
    系統中控制器和組件損壞，不會影響到其他設備的正常運行，能有效地避免局部損壞而導致系統癱瘓。
    施工工藝簡單，只需對現場回路做簡單改造即可實現控制。
    控制方法靈活，用戶可以通過計算機界面或智能手機見面進行控制。
    通信方式靈活，能同時支持GPRS、CDMA兩大公用移動通信網絡。
中心的設計充分考慮安全性要求，采用冗余備份，具有電信級的高穩定性和高可靠性。
    系統具備良好的擴充性、擴展性和易維護性。

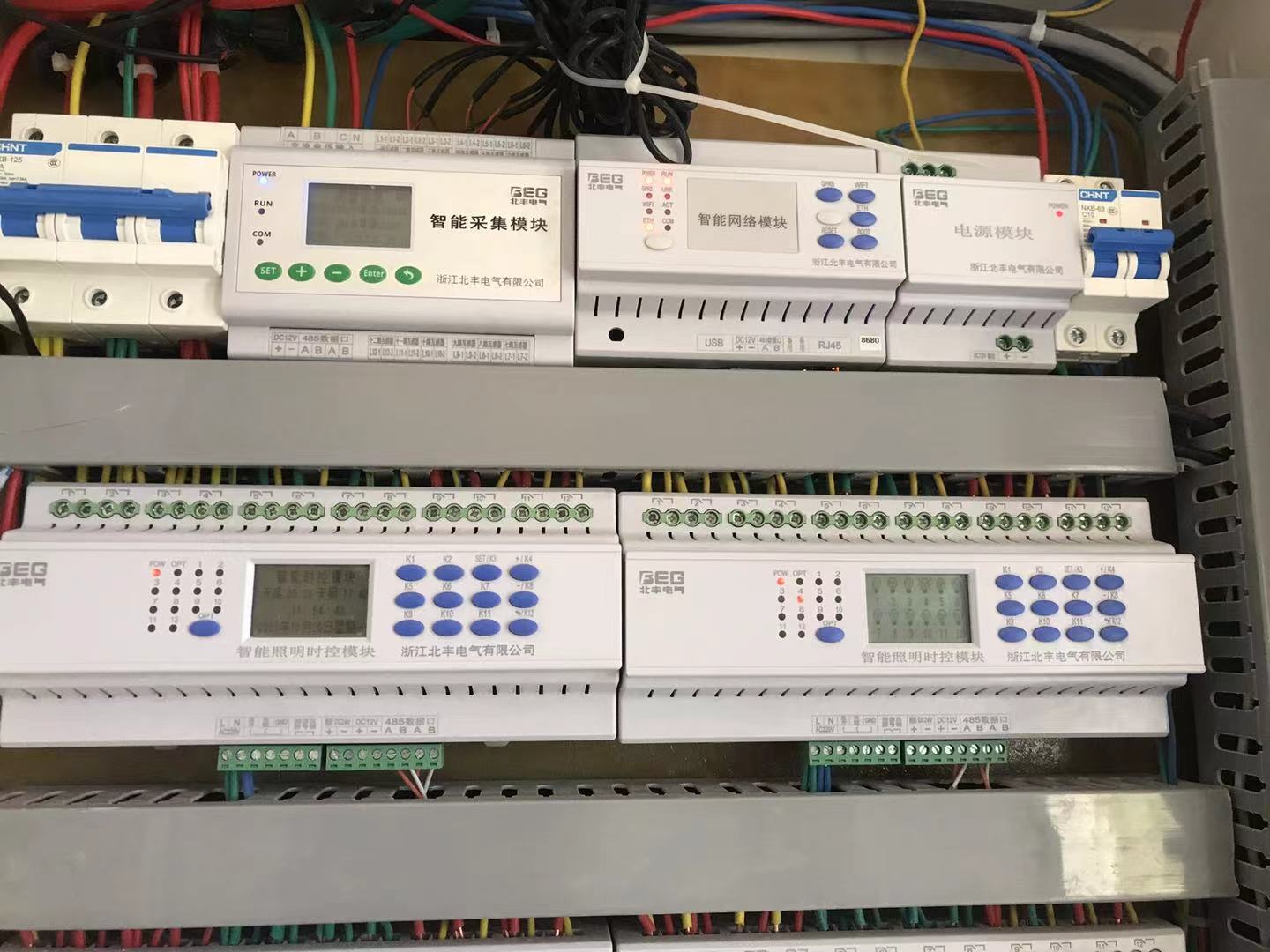

智能照明時控模塊介紹

特點：

供電電源：AC220V

自帶消防聯動接口

引入工業化設計，外型新穎、美觀
控制器內部結構合理、安裝便捷、檢修方便
自帶背光液晶顯示，方便工作人員現場操作
內置工業級微電腦處理器，-20-70℃的環境溫度下連續運行
自帶天文鐘、時鐘控制器、照度探測器，無通信情況下設備可離線獨立運行
采用工業級接線端子，現場接線簡單可靠
嚴格的內部質量控制，充分保障產品品質

4/6/8/12路繼電器輸出（用戶可選），觸點為交流220V 16A，一組常開觸點
通訊：1路隔離485接口，符合MODBUS工業標準協議
自帶128*64點陣帶背光LCD顯示器和4*4觸感薄膜鍵盤，用戶可現場控制操作和設置參數

每個獨立回路可設置4段時間方案可可獨立運行，每套時間方案可與不同的繼電器關聯。

每個獨立回路可設置經緯度控制或光照度控制，也可組合一起混合控制
GPRS模塊介紹

供電電源：DC12V

4G無線通信模塊，能與控制中心直接建立通信連接?？膳c串口服務器模塊互換實現局域網或光纖通信模式。
具有通信狀態自檢功能，用戶通過鍵盤可直接對GPRS通信狀態進行檢測，包括SIM卡狀態、網絡信號強度、TCP通信連接等狀態，用戶可通過自檢機制直接排除大多數設備異常情況，極大降低的現場非設備原因造成的故障幾率。
帶485通訊接口，支持級聯，一臺GPRS模塊可級聯30臺智能時控模塊，可靈活組網，以節省成本。
智能采集模塊介紹

供電電源:DC12V

可對回路路三相電壓、回路電流、電能、頻率、有功功率、功率因數量采集

電源模塊介紹

供電電源：AC220V

給智能采集模塊和GPRS模塊提供DC12V穩定的工作電源

系統軟件介紹

用戶可自定義區域位置和工程名稱，還有每個時控模塊回路名稱

遠程更改設置時間控制，光照度控制，經緯度控制

    設備管理模塊：用戶可以以中文名稱、數字編號等方式將燈控設備，錄入系統中?？梢愿鶕?jù)各種相關信息對設備進行快速的增、刪、改、查。

    時間方案控制模塊：用戶可以在服務器計算機上設置時間方案的各種相關參數，然后通過網絡下發給現場的燈控設備。

    即時開關燈控制模塊：燈控設備除了可以依照本地時間表自動執行開關燈動作以外，還可以按用戶下發的即時命令進行開關燈動作，并帶狀態反饋。

    權限管理模塊：系統提供了靈活方便的人員權限管理機制。用戶可以以管理員的身份，自定義崗位的名稱和相應描述，將系統所有的功能和操作有選擇性的分配給存在的崗位，然后將崗位分配給個人，這樣就可以對相應人員屏蔽系統的相應功能，從而實現了對系統有機的、合理化的管理。

   場景控制，可以隨意綁定多個回路設置場景控制

道路照明控制解決方案
系統特點
1.遙控功能：可立即遠程開、關燈或通過遠程更改定時時間、經緯度、光照度

2.遙測功能：遠程獲取照明回路的電氣參數，包括電壓、電能、電流、有功功率、無功功率、功率因數。
3.遙信功能：實時監測和獲取照明回路的故障信息、開關狀態等。

 4.監控中心軟件具有友好人機界面，能方便快捷實現對路燈的多遙控制。完備的報表和日志功能，方便管理人員對照明監控數據進行統計分析。
5.采用公眾移動通信網絡的無線短消息或GPRS作為無線遙控網絡，可靠性高，控制終端可同時兼容PC機和手機。
6.節能、監控一體化設計，開放式后臺軟件。
